移印钢板制作工艺详解：蚀刻法与镭雕法的区别
在印刷工艺中，移印钢板作为核心技术组件，是不可或缺的存在。它的制作工艺直接决定了承印物印刷的质量、精度和使用寿命。目前市场上主流的制作工艺主要分为两大技术路线：传统蚀刻法（化学蚀刻）与镭雕法（激光雕刻）。这两种工艺各具特色，适用于不同的生产场景和需求。传统蚀刻法依托光化学成像与化学腐蚀原理，镭雕法则采用高能激光直接气化金属，从数字文件到成品钢板一步到位的过程。而本文就跟随德将深入剖析这两种技术的原理、流程、优劣及适用场景，为您的生产决策提供全面参考。
一、移印钢板制作工艺的蚀刻法与镭雕法到底有啥不同？
1.1 蚀刻法与镭雕法的区别
| 比较维度 | 传统蚀刻法（化学蚀刻） | 镭雕法（激光雕刻） |
| 制作原理 | 光化学成像 + 化学腐蚀 | 高能激光直接气化金属 |
| 工艺流程 | 复杂，多步骤，涉及化学品 | 简单，数字化，一步成型 |
| 精度表现 | 极高，边缘陡直（85-90°），适合超精细线条 | 高，边缘有微斜面（60-75°），适合绝大多数图案 |
| 网点/渐变处理 | 表现力极佳，可制作复杂网点 | 优秀，数字化控制网点更精准灵活 |
| 环保性 | 较差，使用和排放化学药剂 | 优良，无化学污染，属于绿色加工 |
| 制版速度 | 较慢（2-4小时，依赖化学反应时间） | 极快（15-30分钟，直接电脑输出） |
| 柔性化程度 | 低，修改图案需重新制菲林、曝光 | 极高，图案可随时修改，适合打样 |
| 设备投资 | 相对较低 | 非常高（高端激光设备昂贵） |
| 单件成本 | 中低（批量生产时） | 中高（设备折旧成本高） |
| 最佳适用场景 | 稳定、大批量、超精细要求的长期订单 | 小批量、多品种、快速打样、频繁改版 |
1.2 从原理上进行分析他们的不同
蚀刻法本质上是“减法工艺”，通过光化学成像技术在钢板表面形成图案保护层，再利用化学腐蚀将无保护层的金属部分蚀刻掉，形成凹陷的墨槽。这一过程模拟了传统印刷制版的精髓，通过精确控制化学反应的温度、浓度和时间，实现深度的精准控制。
镭雕法则代表了数字化制造的最新趋势，采用“非接触、增材思维”的工作方式。高能量密度的激光束在计算机控制下，直接在钢板表面进行微米级扫描，使金属瞬间熔化、气化蒸发，形成所需图案。这一过程完全摆脱了传统化学工艺的限制，实现了从数字文件到实体印版的无缝转换。
二、移印钢板工艺流程详述
2.1 蚀刻法（化学蚀刻）七步工艺流程
第一步：基板前处理
选用优质铬钢或合金钢作为基材，厚度通常为10-15mm，100mmx100mm等为主流规格。通过精密研磨抛光设备，将表面粗糙度控制在Ra≤0.1μm以内，确保绝对平整、无划痕。随后进行脱脂、酸洗、超声波清洗等多道清洁工序，彻底去除表面油污和氧化物，获得完全亲水的洁净表面。
第二步：涂布感光胶
在洁净的钢板表面，通过离心旋涂技术均匀涂布一层厚度为5-10μm的液态感光胶。该感光胶对特定波长的紫外光敏感，涂布后需在80℃恒温环境下烘干10-15分钟，形成致密、均匀的感光薄膜。
第三步：曝光成像
使用高精度激光照排机将图案输出到正像菲林片上。在真空环境下（真空度≥0.08MPa），将菲林片与涂胶钢板紧密贴合，避免任何间隙。使用365nm波长的紫外光源进行曝光，曝光能量控制在100-200mJ/cm²。受光区域的感光胶发生光聚合反应而硬化，遮光区域则保持可溶状态。
第四步：显影处理
将曝光后的钢板浸入1%碳酸钠溶液中，在25±2℃的温度下显影60-90秒。未曝光部分的感光胶被完全溶解，露出下方的金属基材，形成清晰的图案轮廓。显影终点的控制至关重要，直接影响图案边缘的清晰度。
第五步：核心蚀刻
将显影后的钢板浸入38-42°Bé的三氯化铁蚀刻液中，温度控制在45±2℃。通过精确控制蚀刻时间（通常15-30分钟），在钢板表面蚀刻出深度为0.015-0.04mm的凹槽。这一步骤的精度控制直接决定墨槽的深度一致性，公差需控制在±2μm以内。
第六步：脱膜清洁
使用强碱溶液彻底去除硬化后的感光胶保护层，随后进行多级清洗，确保蚀刻凹槽内无任何化学残留。清洗过程包括去离子水冲洗、超声波清洗等工序。
第七步：硬化处理与检验
对蚀刻完成的钢板进行电镀铬处理，镀层厚度一般为0.01-0.02mm，表面硬度达到HV800-1000。最后使用深度测定仪测量蚀刻深度，显微镜检查图案边缘质量，确保符合质量标准。
| 优点 | 缺点 |
|
1.
凹槽边缘绝对陡直，墨槽形状规则，油墨转移稳定性极佳；
2.；可实现线宽≤0.05mm的超精细线条印刷
3. 镀铬层致密坚硬，耐磨性强，使用寿命可达100万次以上
|
1. 多环节依赖人工操作，良品率受环境因素影响；
2. 化学废液处理成本高，环保压力大；
3. 图案修改需重新制作菲林，柔性差。
|
2.2 镭雕法（激光雕刻）五步工艺流程
第一步：基板准备
采用预镀铬钢板作为基材，铬层已在出厂前完成抛光处理。只需进行简单清洁即可投入使用，无需复杂的研磨抛光工序，表面平整度要求较蚀刻法有所降低。
第二步：图形数据处理
将设计完成的AI、CDR或EPS格式矢量文件直接导入激光雕刻机的控制系统。根据图案特性设置激光功率（50-200W）、扫描速度、频率及扫描次数等参数，文件精度要求不低于1200dpi。
第三步：激光雕刻成型
高能量密度的光纤激光束按照预设路径在钢板表面进行精确扫描，焦点精度控制在±0.005mm以内。激光照射点的金属被瞬间加热至气化温度（约2500-3000℃），直接蒸发形成凹坑。通过控制激光参数可精确调节蚀刻深度和网点形状。
第四步：表面清理
使用压缩空气吹扫结合酒精擦拭的方式，去除激光加工产生的微量金属熔渣和氧化物。必要时进行超声波清洗，确保表面完全洁净。
第五步：质量检验与包装
使用非接触式测量仪器检测蚀刻深度，公差控制在±0.005mm。在显微镜下检查图案清晰度和边缘质量，确认合格后进行防锈包装。
| 优点 | 缺点 |
|
1.
从文件到成品仅需15-30分钟，响应速度极快；
2. 数字化生产，图案修改只需调整文件，真正实现“所见即所得”；
3. 无化学污染，符合现代绿色制造要求；
4. 自动化程度高，批次一致性好。
|
1. 初始设备投资成本高，专业激光设备价格昂贵；
2. 凹槽边缘呈自然斜坡状，对极精细线条有细微影响；
3. 高温加工可能产生微量熔渣，需额外清理工序
|
三、如何选择适合的工艺？
3.1 选择蚀刻法的三种情况：
3.1.1 长期稳定大批量生产，典型应用包括汽车仪表盘图标、家电控制面板标识、医疗器械永久标记等。这些应用对印刷一致性要求极高，且总印刷次数通常超过10万次，蚀刻钢板的长期耐用性优势得以充分发挥。
3.1.2若您的产品涉及精密电路标记、微细文字（字高<0.5mm）、防伪微缩图案等超精细印刷，蚀刻法的陡直边缘特性不可替代。其侧壁垂直度可达85-90°，确保油墨转移的精确性和边缘清晰度。
3.1.3 如果您已有成熟的化学制版生产线，且具备合规的废水处理设施，继续使用蚀刻法可以充分利用现有设备投资，降低工艺转换成本。
3.2 选择镭雕法的五种情况：
3.2.1 新产品开发阶段的打样、市场测试期的小批量生产，镭雕法的快速响应优势明显。从设计修改到获得实物印版，最短可在1小时内完成，极大加速产品开发周期。
3.2.2 促销礼品、纪念品、个性化产品等小批量多品种的生产场景，镭雕法的数字化柔性优势得以充分体现。不同图案间的切换只需更换计算机文件，无需重新制版。
3.2.3 在环保法规日益严格、企业社会责任要求提高的背景下，镭雕法的无污染特性成为重要优势。特别适合在洁净车间、食品医药包装等对环境要求严格的领域应用。
3.2.4 市场竞争激烈、产品更新快的行业，如图文广告、时尚产品等，图案版本频繁更新是常态。镭雕法支持随时修改，避免传统制版的时间滞后。
3.2.5 现代高精度激光雕刻机已能实现线数高达150LPI的精细网点控制，在人物肖像、风景图像等需要丰富层次表现的印刷中，数字化控制的精准度反而超越传统工艺。

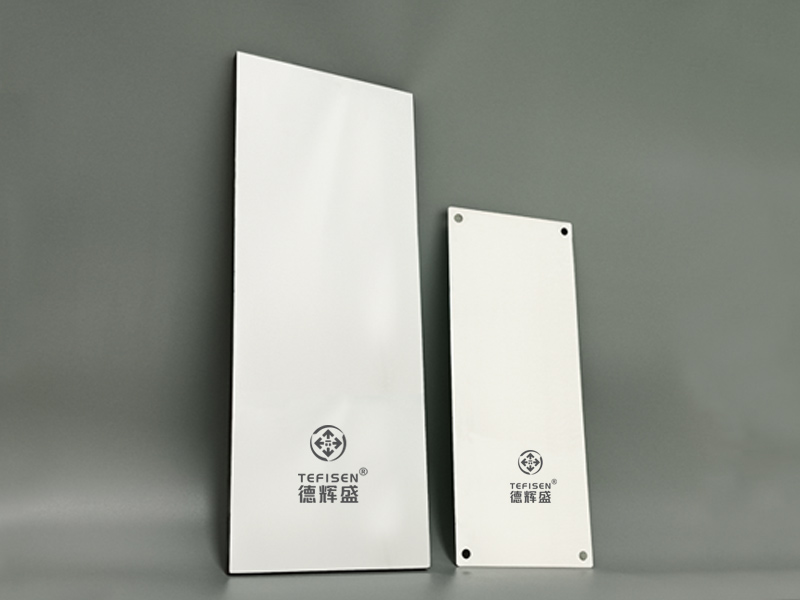

四、移印钢板规格体系详解
4.1 尺寸规格标准化
当前市场已形成明确的规格体系，厚度规格分类：
• 薄型钢板：厚度0.3mm、0.5mm，相对柔韧，使用寿命约10万次，适合中小批量生产
• 标准厚度钢板：10mm厚度为主流规格，结构稳定，使用寿命高达100万次以上
• 加厚钢板：15mm厚度，刚性更强，适合大幅面印刷或特殊夹持系统
常见尺寸组合（单位：mm）：
|
宽度
|
高度 | 厚度 |
| 75 | 100 | 10 |
| 100 | 100 | 10 |
| 125 | 325 | 10 |
| 150 | 300 | 10 |
关键选购原则：在订购前必须确认移印机夹具的具体规格，最可靠的方法是测量正在使用的旧钢板尺寸。采购的时候需要明确尺寸，若为钢片，一定要把开孔位测量好。
4.2 材质与复合结构
现代移印钢板采用多层复合结构，主要看咱们的预算，镀铬层是决定钢板寿命的核心，优质硬铬层，有如下好处：
4.2.1 表面硬度可达HV800-1000，是普通钢材的3-4倍
4.2.2 可承受刮刀数百万次刮擦而不磨损
4.2.3 有效抵抗各种油墨溶剂的侵蚀
4.3 蚀刻深度参数化选择
蚀刻深度直接影响油墨承载量和印刷效果，需根据承印物的印刷内容、材质等来选择：
标准深度范围：15-40μm（0.015-0.04mm），公差控制在±2μm
深度选择指南：
• 15-25μm浅深度：适用于精细线条、小字号文字、高线数网点印刷，油墨层薄，边缘锐利
• 25-35μm通用深度：适合大多数Logo、图标、色块印刷，平衡了油墨量和清晰度
• 35-40μm及以上深深度：用于大面积实地印刷、深色底色覆盖，提供饱满的色彩表现
深度影响因素矩阵：
| 影响因素 | 浅深度适用 | 深深度适用 |
| 油墨类型 | UV油墨、快干油墨 | 溶剂型油墨、高遮盖油墨 |
| 承印物 | 光滑表面、浅色基材 | 粗糙表面、深色基材 |
| 胶头硬度 | 较硬胶头（50-60°） | 较软胶头（30-40°） |
| 印刷速度 | 高速印刷 | 中低速印刷 |
4.4 图案类型与技术匹配
基本图案类型：
• 线条版/实地版：用于文字、Logo、色块等实体图案，技术门槛相对较低
• 网点版：通过不同大小和密度的网点模拟灰度层次，用于照片、渐变等复杂图像
技术优势对比：
• 蚀刻法：在超高线数（200LPI以上）网点表现上有传统优势，适合艺术复制品等高要求应用
• 镭雕法：数字化网点控制更精准，渐变过渡更自然，适合现代数字图像印刷
五、采购技术规范与最佳实践
5.1 完整采购技术清单
为确保获得符合要求的移印钢板，请向供应商提供以下完整信息：
| 项目类别 | 具体参数 | 要求说明 | 示例/备注 |
| 基础物理参数 | 直径×厚度规格 | 必须与移印机夹具完全匹配 | 100mm×10mm（市场最通用） |
| 95mm×10mm | |||
| 150mm×15mm（大幅面） | |||
| 特殊加工要求 | 根据设备需要指定 | □ 边缘倒角（R角） | |
| □ 中心定位孔 | |||
| □ 固定螺丝孔位 | |||
| □ 特殊开槽 | |||
| 制作工艺指定 | 制作工艺 | 二选一，决定基材类型 | □ 蚀刻法（化学蚀刻） |
| □ 镭雕法（激光雕刻） | |||
| 特殊工艺要求 | 如需特殊效果需明确说明 | □ 局部深度加深 | |
| □ 台阶式多级深度 | |||
| □ 渐变深度设计 | |||
| □ 3D立体效果 | |||
| 图案文件规范 | 文件格式 | 必须提供的源文件格式 | AI / CDR / EPS（矢量格式优先） |
| （不接受JPG、PNG等位图格式） | |||
| 网点图文件 | 渐变图案的特殊要求 | 分辨率≥300dpi | |
| TIFF或PSD格式 | |||
| 注明网点线数（如55LPI） | |||
| 颜色标注规范 | 明确印刷与非印刷区域 | □ 黑色=印刷部分（100%K） | |
| □ 白色/无色=非印刷部分 | |||
| □ 专色需提供色板编号 | |||
| 蚀刻深度要求 | 目标深度值 | 指定精确数值及公差 | 0.03mm±0.002mm |
| （或30μm±2μm） | |||
| 应用场景说明 | 如无法确定深度值可描述用途 | □ 精细文字/线条（建议15-25μm） | |
| □ 通用Logo/图标（建议25-35μm） | |||
| □ 大面积实地（建议35-40μm+） | |||
| 特殊技术要求 | 拼版方式 | 多个图案的排列方式 | □ 单个图案 |
| □ 阴阳版（正反拼） | |||
| □ 步进重复（阵列拼版） | |||
| □ 混拼（不同图案组合） | |||
| 硬化处理规格 | 表面镀层技术要求 | 镀铬厚度：0.01-0.02mm | |
| 表面硬度：HV800-1000 | |||
| □ 标准镀铬 | |||
| □ 加硬处理 | |||
| □ 其他：_________ | |||
| 承印物信息 | 印刷目标材质说明 | □ ABS塑料 □ 金属 | |
| □ 玻璃 □ 硅胶 | |||
| □ 陶瓷 □ 其他：_________ | |||
| 油墨类型 | 使用的印刷油墨类型 | □ UV油墨 □ 溶剂型油墨 | |
| □ 环氧油墨 □ 玻璃油墨 | |||
| □ 高温油墨 □ 其他：_________ |
5.2 实用建议与注意事项
在新钢板订购前，务必进行设备兼容性验证。最佳方法是提供设备型号或测量现有钢板的精确尺寸。不同品牌移印机的夹具设计可能存在细微差异，忽略这一点可能导致钢板无法安装。另外需要注意的是：
• 避免“越深越好”的误区。过深的蚀刻不仅增加成本，还可能导致油墨扩散、图案边缘模糊。遵循“精细图案用浅深度，大面积实地用深深度”的基本原则。对于复杂图案，可考虑采用混合深度设计。
• 无论选择哪种工艺，最终钢板的镀铬质量都是决定使用寿命的关键。优质硬铬层应满足：厚度均匀（0.01-0.02mm）、硬度达标（HV≥800）、无针孔瑕疵。建议要求供应商提供镀层检测报告。
• 当您要制作时，一定要与移印钢板制作厂家沟通好，钢板尺寸、若是钢片的话，还有开孔位置、承印物材质、油墨类型、精度要求等，以便让他们一次了解到位，避免重复沟通。
六、行业发展趋势与展望
在大批量生产中，先使用镭雕法快速打样验证，再采用蚀刻法制作生产版，随着激光雕刻设备精度的升级，也适应越来越广泛，当然随着环保蚀刻液研发，也正在降低对环境影响。镭雕法已从十年前的不足30%增长至目前的约70%，也成为主流选择；而蚀刻法在汽车电子、精密仪器、高端化妆品包装等超精细印刷领域，仍保持80%以上的市场份额。像欧美更偏好于镭雕法，而亚洲市场更倾向于蚀刻法。
移印钢板作为精密印刷的核心，其制作工艺的选择是一个综合性的技术决策。蚀刻法与镭雕法各有千秋，各有适应的环境。在实际生产中，要根据自己的需求来选择不同的方法。若您对移印钢板制作工艺需要咨询的，请可以拨打德辉盛移印钢板热线：0752-3296999.
